ANAPF系列有源电力滤波器

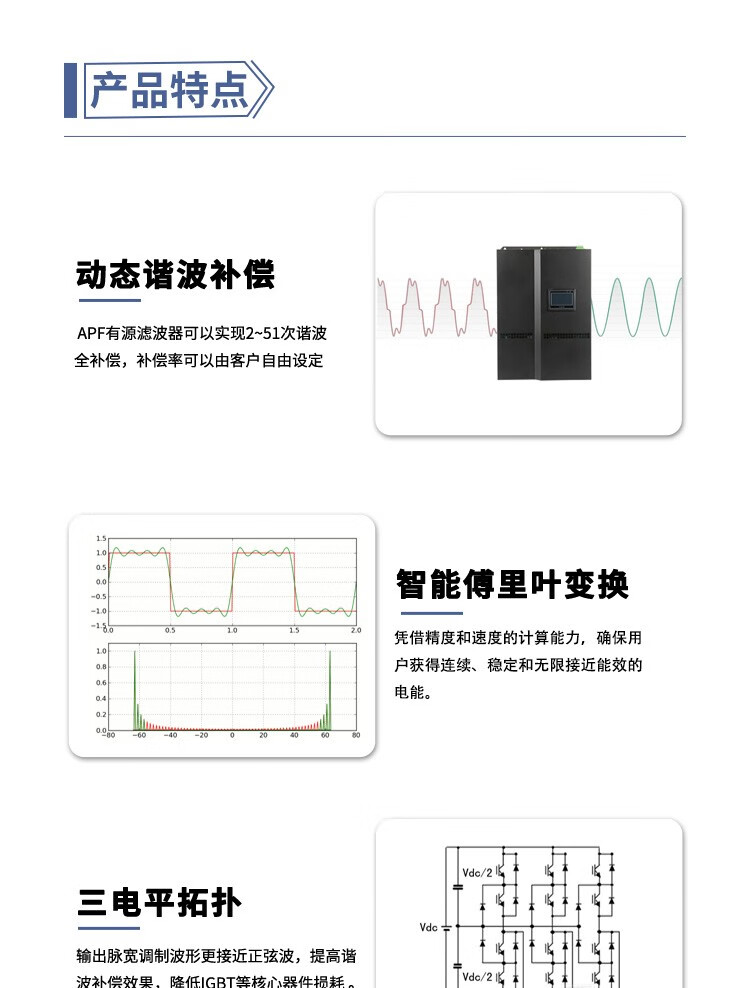

1、产品简介
功能：
ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
应用范围：
适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。
2、技术参数
3、产品选型
4. ANAPF有源电力滤波器模块订单选型表
备注: （1）模块容量：请填写组合后的总容量，容量填写范围30A-600A。
（2）安装方式：抽屉式默认配7寸柜门屏（柜门开孔192mm×138mm），壁挂式默认配4.3寸模块屏。
（3）触摸屏： 7寸柜门屏可控制多个模块，可选配通讯功能。4.3寸模块屏仅控制本模块，无通讯功能。
（4）互感器： 每套APF容量默认配一套（3只）互感器，如需两套互感器，请在备注要求中备注。
（5）开口互感器型号：互感器具体型号选择见《APF互感器选用手册》。
订货范例：ANANPF200-380/①相线：三相四线（B）；②安装方式：抽屉（C）；③互感器安装位置：负载侧（L）；④触摸屏：不带通讯； ⑤互感器：1组； ⑥调试：含调试；⑦运费：含运费；⑧设备套数：2套
根据选型表，确定详细订货型号为：ANAPF200-380/BCL 2套
5 ANAPF有源电力滤波器电流互感器选型指南
1）概述
电流互感器(CT, Current Transformer)为有源滤波器重要外置部件之一，在正常工作中对系统补偿精度起到关键性作用。有源滤波器的外接CT推荐变比为100/5~5000/5，在此区间内可以根据实际使用的CT进行变比的相应设置,其精度要求在0.2级（闭口式）或0.5级（开口式）以上，若选用更高的精度，请与产品工程师联系。
电流互感器及可选择开口型或闭口型， 其中开口CT的安装较为方便，闭口CT的则必须在负载停电的情况下进行安装，所以推荐使用AKH-0.66K系列开口式电流互感器，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。
本指南主要针对安装于主母排的开口式电流互感器选型。
2）选型步骤
1.步骤一：确定互感器套数
根据APF安装并网点A和负载并网点B的位置，判断互感器套数。
2.步骤二：确定互感器开孔口径
根据下表所示，根据铜排规格查找对应开孔口径的互感器，同时详细阅读表格下方的注意事项，特别注意母排相间距及距柜顶高度。
3.步骤三：确定互感器变比
3）型号说明
4）接线示意图
一组和两组互感器二次回路接法见图6和图7所示。同时，注意互感器P1面和P2面方向，见图1和图2。
